一、概述

XBD8/80型電動消防泵組由電機Y315S-4、D型水泵、儀表等組成。消防作業時，打泡沫滅火用，夏季也可打清水，作冷卻油罐用。

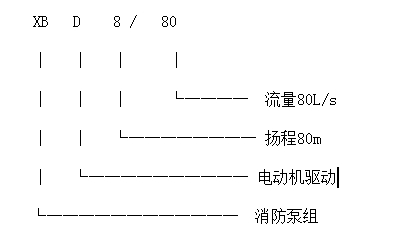

型號的意義：

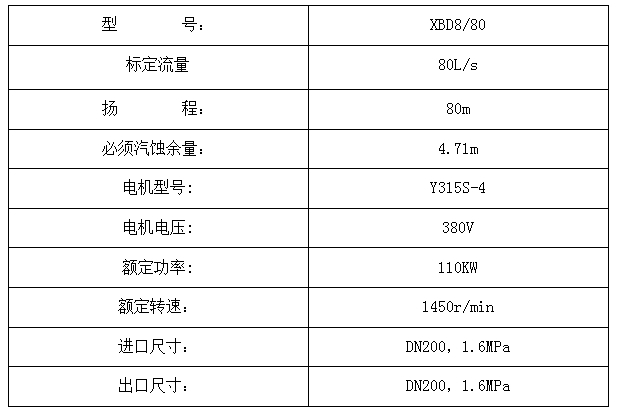

二、主要技術參數

三、工作原理與結構組成

１、電動機   2、水泵

四、安裝、調試與使用

  （一）安裝

1、機組安裝

a、安裝前,應保證混凝土地基堅固、平整，并保證地腳螺栓能裝入底盤。

b、把泵組放置在地基上， 地腳螺栓插入基礎中并調整?；A和底座之間保留約35mm間隙。

c、對基礎螺栓灌漿并讓其堅固。

d、 將調整墊片插入于靠近底座與地基之間的地腳螺栓左右附近的位置將底座校平。當相鄰兩地 腳螺栓的螺孔間距超過800mm時應在二孔中間插入附加墊片，所有墊片必須相當平整。

e、均勻地擰緊地腳螺栓。

f、對底座與基礎之間的間隙進行灌漿，把水泥澆在底座上（若有可能請使用無收縮的水泥），確保無間隙存在。

2、管路安裝

   a、不要把泵本身當作管路支撐點，吸上管路應成向上的斜度布置，倒灌管路應成向下的斜度布置。管路應該在泵的附近設可靠支撐，并且不能承受**壓力或 發生變形。它們的重量一定不要對 泵施加**負載；

   b、吸水管應盡可能縮短管子長度，減少彎頭數量。

   c、管子彎頭不允許過小，以免產生過大損失。

   d、進水管應無漏氣現象，法蘭聯接處應緊固，嚴防空氣進入。

（二）操作說明

    １．配合自動化系統使用。

      ２．停機狀態，泵出口閥、進口閥門應打開。

 ３．需要手動時，把“手動/自動”轉換開關撥至“手動”狀態，關閉出口閥，按下起動按鈕， 電動消防泵組起動。

消防作業完畢，需關機時，應按以下程序進行：

    １．把“手動/自動”轉換開關撥至“手動”狀態。

      ２．在電控柜上按下停機按鈕，關機。

五、維護與保養

         １．電機水泵應注意潤滑;

         ２．按水泵使用說明書,注意更換密封環、填料等密封件;

         ３．消防泵組至少每星期啟動兩次,每次運行時間不少于半小時(可以打循環水), 以保證設備有良好狀態。發現故障,及時處理。
